编码器电缆-编码器专用电缆
|
在线客服

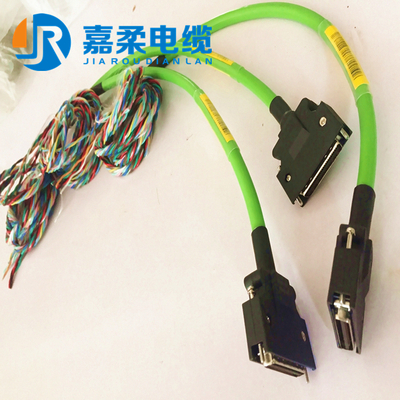

编码器电缆-编码器专用电缆

产品详情


编码器电缆产品应用

JIAROUKABEL Jrflex-ENCODER-TP-FD拖链系统用高柔性编码器电缆用于伺服控制器与电机之间的连接。特别适合用于工业环境中,干燥或潮湿的室内,该类高柔性编码器电缆如果要在室外露天安装使用,必须做好防紫外线保护。护套采用特制耐油高强度弹性体材料,使电缆具有良好的耐油性能。线芯双绞,可降低线缆内部的芯线之间的电磁干扰。镀锡铜丝编织屏蔽的编码器专用电缆具有较强的抗外界电磁干扰能力,保证数据以及信号的稳定传输。


编码器电缆产品结构

导体:多股细绞成束裸铜丝,参照IEC 60228/VDE 0295,6类导体

绝缘:特殊混合弹性体材料

芯线绞合:每2芯线以短节距绞合,再将所有线对绞合在一起

芯线识别:<0.5mm² 线芯彩色区分,参照DIN 47100

                  ≥0.5mm² 黑色线芯,白色数字编码

屏蔽:精细镀锡铜丝编织屏蔽,屏蔽密度≥85%

外护套:特殊弹性体耐油混合材料

颜色:绿色,灰色(RAL 7001)或黑色(RAL 9005)


编码器电缆产品特性

移动速度max:3~5m/s

移动加速度max:40m/s²

工作电压:300V 30V

测试电压:1500V 1000V

绝缘电阻:≥20MΩ/km(20℃)

移动安装弯曲半径:7.5xD(线缆外径)

移动安装工作温度:-10℃至+70℃

阻燃特性:参照VDE 0472-804部分B类测试标准和IEC 60332-1


……

线对+规格

(mm²)

近似密度重量

(KG/KM)

标称外径/下限

(mm)

外径上限

(mm)

7X2X0,14
112.0
9.810.1
16X2X0,14227.414.014.5
5X2X0,294.0
8.79.0
10X2X0,2177.0
12.513.0
2X2X0,2558.07.3
7.6
4X2X0,2590.08.48.7
8X2X0,25171.012.212.7
3X2X0,383.08.48.7
4X2X0,3103.09.2
9.5
16X2X0,3350.017.117.8
4X2X0,5146.0
10.911.4
6X2X0,75254.0
14.014.5
16X2X1,0828.0
25.5
27.0



以上由国产优质卷筒电缆|渣吊,垃圾吊电缆|抓斗电缆|伺服电缆|编码器电缆|海水电缆‍|铲运机电缆|耐低温电缆|扁电缆|拖链电缆生产厂家_上海嘉柔电线电缆有限公司提供,未经允许、严禁转载!因篇幅有限,涉及卷筒电缆(卷盘)卷筒抗拉电缆的更多产品应用特性以及安装规范未能一一列出,另我司还可贴合工况设计定制生产更多综合功能复合型卷筒电缆系列产品产品。欢迎来电我司工作人员详询!
