拖链用高柔性伺服电缆起旋打扭、断芯原因分析及安装规范

拖链专用高柔性伺服电缆越来越多的应用，同时也伴随了更多打扭、断芯情况的发生，如何查找并解决这些问题成为当下伺服电缆用户更关心的点。上海嘉柔拖链专用高柔性伺服电缆具备优异的高柔性耐弯曲，耐油，耐磨，满足工业环境下中/高速拖链系统往复移动安装使用。

针对电缆时有发生的打扭、断芯问题原因分析：

●电缆选型的时候没有根据实际情况选择，仅仅依靠所谓的通用型号而定；电缆发展至今，高柔性伺服电缆型号如同“大杂烩”，想要在这锅“大杂烩”当中寻找自己需要的产品和型号无疑是困难重重。但是从个人观点而言，“型号不重要，重要的是所需要的电缆将被用在什么地方。”没有根据实际情况很容易出现不对等的性能和实际需求，所以前期的选型是非常重要的；

●拖链专用高柔性伺服电缆出现了严重的质量问题。

拖链专用高柔性伺服电缆出现的质量问题原因分析：

●原材料的选择。包括导体铜丝质量以及单根铜丝的直径大小，绝缘和护套材料，抗拉元件填充以及拖链专用高柔性屏蔽伺服电缆的屏蔽材料选择等等。材料是影响质量的关键因素，针对不同的运行工况环境要求选择不同的材料。

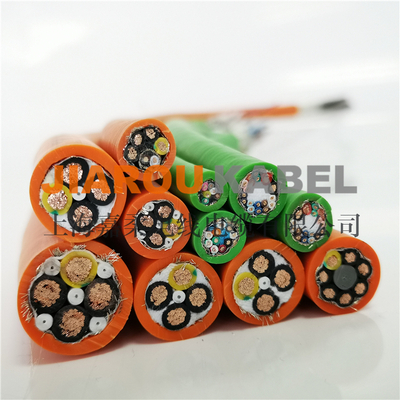

●电缆的设计结构。伺服电缆的设计必须要根据其运动状态而定，包括非屏蔽型伺服电缆、单护套屏蔽型伺服电缆、双绞屏蔽型伺服电缆、双护套屏蔽型伺服电缆、伺服电缆（集成电源电缆+控制电缆）、聚氨酯伺服电缆、以及分屏蔽+总屏蔽结构和综合功能复合型等等。

如下的安装规范是我们多年来对于拖链专用高柔性伺服电缆安装的一些经验，可供参考：

1、电缆的选择必须正确，只选择适合您的拖链专用高柔性伺服电缆；

2、单层结构优于多层结构，如果要使用超过25芯的拖链专用高柔性伺服电缆，请尽量将所需的芯线分成若干电缆；

3、务必注意电缆的允许zui小弯曲半径；

4、无扭力安装，就是电缆上没有来自外力拉力的负荷，应该旋转卷筒或电缆盘将电缆展开，不能从卷筒或电缆盘的一端直接解开电缆，我们建议在安装前可将电缆展开甚至悬挂，这样可使得拖链专用高柔性伺服电缆在内或剩余的扭力完全放松；

5、电缆不能扭结，不能将一根电缆叠放在另一根电缆上面，拖链专用高柔性伺服电缆可以在垂直或水平方向自由移动，特别是可在允许的zui小弯曲半径内自由移动；

6、电缆应该松紧适度并排敷设在拖链上；

7、分配在拖链上的电缆重量要尽可能对称，较重的电缆安装在外面，较轻的安装在里面；

8、电缆外径相差很多的情况下，将拖链的内腔分隔开是一种可取的安装方式；

9、如果拖链折断，电缆也需要更换，因为拖链拉伸过度也会对拖链专用高柔性伺服电缆造成损坏；
