产品应用
JIAROUKABEL非屏蔽高柔性拖链电缆适用于快速输送系统，高速提取设备，激光切割机械，雕刻机械以及玻璃机械，木工机械，包装机械和物流设备等高速拖链系统中的数据信号传输。特别适合用于工业环境中，干燥或潮湿的室内。该线缆如果要在室外露天安装，必须做好防紫外线防护。护套采用耐油特种弹性体材料，使线缆具有良好的耐油性能。当外部有电磁干扰时，推荐使用拖链电缆带屏蔽系列产品。

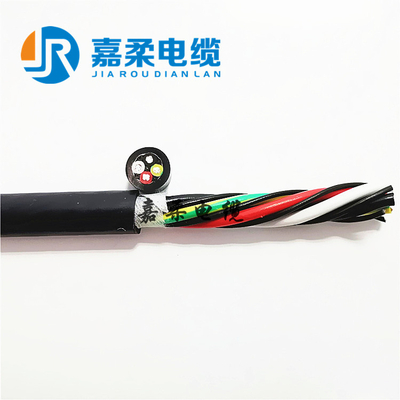

产品结构
导体：多股极细裸铜丝，短节距绞合。参照IEC 60228/VDE 0295，6类导体
绝缘：特殊阻燃弹性体混合材料
芯线绞合：芯线以短节距绞合成缆
芯线识别：＜0.5mm² 线芯彩色区分，参照DIN 47100
≥0.5mm² 黑色线芯，白色数字编码；
外护套：特殊弹性体耐油阻燃弹性体混合材料
外护套颜色：黑色，灰色
技术参数
移动速度：5m/s
移动加速度：40m/s²
工作电压：300/500V
测试电压：2500V
绝缘电阻：≥20MΩ/km（20℃）
弯曲半径：移动安装：大约7.5x D（线缆外径）
固定安装：大约4 x D（线缆外径）
工作温度：移动安装：-10℃至+70℃
固定安装：-20℃至+80℃
阻燃特性：嘉柔拖链电缆参照VDE 0472-804部分B类测试标准，和IEC 60332-1
符合认证：
……
芯线根数+导体截面积 （mm²） | 电缆近似密度重量 KG/KM | 标称外径/下限 （mm） | 外径上限 （mm） |
4G0,5
| 71.2
| 6.7 | 7.1 |
| 4G0,75 | 85 | 7.0 | 7.5 |
| 4G1,0 | 110.2
| 8.0 | 8.5 |
| 4G1,5 | 155.2 | 9.6
| 10.1 |
| 4G2,0 | 209 | 11.3 | 12 |
| 4G2,5 | 247.7 | 12.3 | 13 |
| 4G4 | 336.8 | 13.8 | 14.5 |
| 4G6 | 470.1 | 16.0
| 17.4 |
| 4G10 | 723.8 | 19.5 | 20.9 |
| 4G16 | 1050.7
| 22.7 | 24.3 |
| 4G25 | 1631.0
| 28.8 | 30.9
|
| 4G35 | 2223.6
| 32.2
| 34.5 |
●以上由国产优质卷筒电缆|渣吊,垃圾吊抓斗电缆|伺服电缆|编码器电缆|防海水电缆生产厂家_上海嘉柔电线电缆有限公司提供，未经允许、严禁转载！因篇幅有限，涉及拖链电缆的更多产品应用特性以及安装规范未能一一列出，另我司还可贴合工况设计定制生产更多综合功能复合型高柔性拖链电缆系列产品产品。欢迎来电我司工作人员详询！
